ホーム > パン・チルトドライバー SSPH-1200

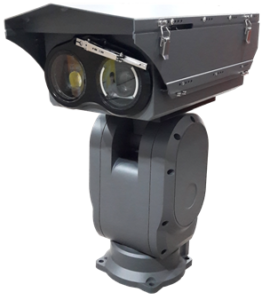

SSPH-1200

屋外耐環境型PTドライバー
ネットワークカメラ対応/パン・チルトドライバ

製品の特長

  • プリセット256ヶ所
  • 室内/ 屋外設置対応≪天井取付け可≫
  • 360°回転(エンドレス)
  • プリセットスピード
    パン: 0.01˚ ~ 150˚/sec (180˚/秒はオプション)
    チルト: 0.01˚ ~ 45˚/sec
  • RS-422 & RS-485によるパン/ チルト制御
  • ステップサーボモーター搭載、閉ループシステムによる脱調制御、
    低ノイズ/ 高トルク/ 高耐久性
  • リアルタイム電流検知& 過電流防止
  • 通信(AUX) / 電力サージ& ノイズ防止回路
  • オンボードPCB一体型パン/ チルトドライバー
  • RS-485通信(最長距離1.2Km)
  • スウィング、グループモード& セルフテスト
  • 最大荷重: 20kg
  • パン/ チルトアングルカスタマイズ
    基本仕様: パン: 360°, チルト: -90 °~ +90°
  • カメラハウジングカスタマイズ
  • 可変スピード& 高精密PTドライバー
  • チルト角+90°~ -90°
  • IP66
  • メガピクセル対応(UTPケーブル追加:オプション)
  • HD-SDI対応(オプション)
  • プリセット基本精度: 累積0.1°以下(0.05°以下はオプション)
  • 2-window/3-windowハウジング実装可
  • 白色 LED/IR LED投光器、レーザー照明等オプション対応可
※カメラハウジングは別売り



パン・チルト動作映像



製品の主な仕様

パン/チルト 入力電圧 DC 48V
消費電力 スタンバイ電流: 5W
無負荷ローテーション (単軸制御) : 30W以下
最大負荷時(2軸制御) : 350W以下
レンズ電源 DC 6V, DC 12V 選択 (±2V)
入力電源 AC90V~240V
パン範囲及びスピード 角度 : 0˚~360˚(エンドレス)
速度 : 0.1˚/秒 ~ +90˚/秒
チルト範囲及びスピード 角度 : -90˚~+90˚
速度 : 0.1˚/秒 ~ +30˚/秒
モーター分解能 0.01˚
ギア精度 0.1~ 0.05˚(オプション)
プリセットスピード パン:0.01˚~ 150˚/秒 (オプション180˚/秒)
/ チルト : 0.01˚~45˚/秒
最大荷重 20kg
環境仕様 動作温度 -40˚C~55˚C (-40˚F~131˚F)
保管温度 -50˚C~80˚C (-58˚F~176˚F)
動作湿度 ~90%RH
IP規格 IP66
外観等 アイボリー、カーキ
質量 約20kg (パンチルト部のみ)
外形寸法(mm) (W)220 x (D)174 x (H)398
材質 アルミ

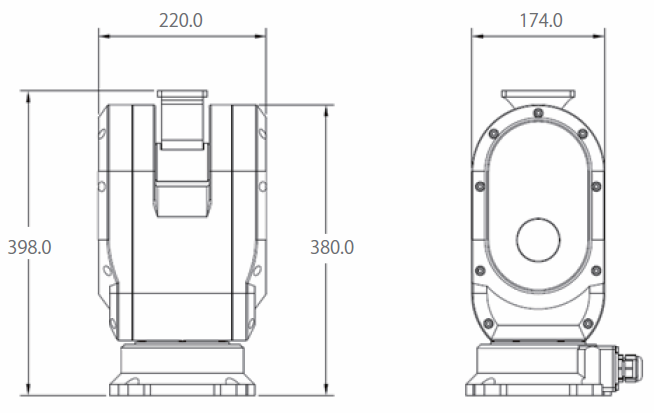

外観図(mm)

ssph-1200
